无人机摄影测量告诉大家水准仪的种类与作用

建立水平视线测定地面两点间高差的仪器。无人机摄影测量告诉大家主要部件有望远镜、管水准器（或补偿器）、垂直轴、基座、脚螺旋。按结构分为微倾水准仪、自动安平水准仪、激光水准仪和数字水准仪（又称电子水准仪）。按精度分为精密水准仪和普通水准仪。

① 微倾水准仪。借助微倾螺旋获得水平视线。其管水准器分划值小、灵敏度高。望远镜与管水准器联结成一体。凭借微倾螺旋使管水准器在竖直面内微作俯仰，符合水准器居中，视线水平。

② 自动安平水准仪。借助自动安平补偿器获得水平视线。当望远镜视线有微量倾斜时，补偿器在重力作用下对望远镜作相对移动，从而迅速获得视线水平时的标尺读数。这种仪器较微倾水准仪工效高、精度稳定。

③ 激光水准仪。利用激光束代替人工读数。将激光器发出的激光束导入望远镜筒内使其沿视准轴方向射出水平激光束。在水准标尺上配备能自动跟踪的光电接收靶，即可进行水准测量；

④ 数字水准仪，这是上世纪90年代新发展的水准仪，集光机电、计算机和图像处理等高新技术为一体，是现代科技最新发展的结晶。

水准仪是在17～18世纪发明了望远镜和水准器后出现的。20世纪初，在制出内调焦望远镜和符合水准器的基础上生产出微倾水准仪。50年代初出现了自动安平水准仪，60年代研制出激光水准仪。90年代研制出了数字水准仪。

微倾水准仪　借助于微倾螺旋获得水平视线的一种常用水准仪。作业时先用圆水准器将仪器粗略整平，每次读数前再借助微倾螺旋，使符合水准器在竖直面内俯仰，直到符合水准气泡精确居中，使视线水平。微倾的精密水准仪同普通水准仪比较，前者管水准器的分划值小、灵敏度高，望远镜的放大倍率大，明亮度强，仪器结构坚固,特别是望远镜与管水准器之间的联接牢固,装有光学测微器，并配有精密水准标尺，以提高读数精度。中国生产的微倾式精密水准仪,其望远镜放大倍率为40倍,管水准器分划值为10″/2毫米，光学测微器最小读数为0.05毫米，望远镜照准部分、管水准器和光学测微器都共同安装在防热罩内。

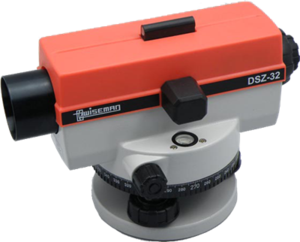

自动安平水准仪

借助于自动安平补偿器获得水平视线的一种水准仪。无人机摄影测量告诉大家它的特点主要是当望远镜视线有微量倾斜时,补偿器在重力作用下对望远镜作相对移动,从而能自动而迅速地获得视线水平时的标尺读数。补偿的基本原理是:当望远镜视线水平时,与物镜主点同高的水准标尺上物点P构成的像点Z0应落在十字丝交点Z上。当望远镜对水平线倾斜一小角后，十字丝交点Z向上移动，但像点Z0仍在原处，这样即产生一读数差Z0Z。当很小时可以认为 Z0Z 的间距为?f′（f′为物镜焦距）,这时可在光路中K点装一补偿器,使光线产生屈折角[116],在满足?f′=[116]?s0（s0为补偿器至十字丝中心的距离，即KZ）的条件下，像Z0就落在Z点上；或使十字丝自动对仪器作反方向摆动,十字丝交点Z落在Z0点上。如光路中不采用光线屈折而采用平移时，只要平移量等于Z0Z，则十字丝交点Z落在像点Z0上,也同样能达到Z0和Z重合的目的。自动安平补偿器按结构可分为活动物镜、活动十字丝和悬挂棱镜等多种。补偿装置都有一个“摆”，当望远镜视线略有倾斜时，补偿元件将产生摆动，为使“摆”的摆动能尽快地得到稳定，必须装一空气阻尼器或磁力阻尼器。这种仪器较微倾水准仪工效高、精度稳定，尤其在多风和气温变化大的地区作业更为显著。

激光水准仪

利用激光束代替人工读数的一种水准仪。将激光器发出的激光束导入望远镜筒内，使其沿视准轴方向射出水平激光束。

利用激光的单色性和相干性，可在望远镜物镜前装配一块具有一定遮光图案的玻璃片或金属片，即波带板，使之所生衍射干涉。经过望远镜调焦，在波带板的调焦范围内，获得一明亮而精细的十字型或圆形的激光光斑，从而更精确地照准目标。如在前、后水准标尺上配备能自动跟踪的光电接收靶，即可进行水准测量。在施工测量和大型构件装配中，常用激光水准仪建立水平面或水平线。

数字水准仪是目前最先进的水准仪，配合专门的条码水准尺，通过仪器中内置的数字成像系统，自动获取水准尺的条码读数，不再需要人工读数。这种仪器可大大降低测绘作业劳动强度，避免人为的主观读数误差，提高测量精度和效率。

水准仪的应用分类：

水准仪适用于水准测量的仪器，目前我国水准仪是按仪器所能达到的每千米往返测高差中数的偶然中误差这一精度指标划分的，共分为4个等级。

水准仪型号都以 DS 开头，分别为“大地”和“水准仪”的汉语拼音第一个字母，通常书写省略字母D。其后"05”、“1”、“3”、“10”等数字表示该仪器的精度。无人机摄影测量告诉大家S3级和S10级水准仪又称为普通水准仪，用于我国国家三、四等水准及普通水准测量，S05级和S1级水准仪称为精密水准仪，用于国家一、二等精密水准测量。
